3.7 Pressure Support Ventilation

«Pressure support ventilation» «PSV»

Тайна имени:

Вентиляция с поддержкой давлением. Слово «поддержка» (support) означает, что аппарат ИВЛ поддерживает спонтанный вдох пациента.

Определение понятия:

В режиме «PSV» аппарат ИВЛ в ответ на дыхательную попытку пациента поднимает давление в дыхательном контуре до предписанного уровня, поддерживает давление вдоха на заданном уровне в течение всего вдоха и переключается на выдох при уменьшении потока до установленного уровня. В режиме «PSV» все вдохи спонтанные (начаты и завершены пациентом).

Описание режима

  1. Паттерн ИВЛ: PC-CSV Pressure controlled continuous spontaneous ventilation.

  2. Управляемый параметр для режима «PSV» единственный – это давление (Pressure controlled ventilation)

Фазовые переменные

  1. Триггер: В режиме «PSV» всегда используется только patient trigger, то есть пациент сам начинает вдох. Чаще всего это flow-trigger или pressure-trigger. На аппарате Dräger Babylog используется volume trigger.
  2. Предельные параметры вдоха (Limit variable): При управлении вдохом по давлению аппарат ИВЛ строго выдерживает предписанное давление в дыхательных путях, т.е. предел давления уже задан по факту применения данного способа управления вдохом. Другие пределы не устанавливаются.

  3. Переключение с вдоха на выдох (Cycle Variables): В режиме «PSV» переключение с вдоха на выдох выполняется «по потоку» (flow cycling). Поток начинается с высоких значений и снижается по экспоненте. Переключение с вдоха на выдох происходит при значительном снижении потока. Обычно порог переключения с вдоха на выдох составляет 25% от максимального потока. Создатели аппаратов ИВЛ устанавливают порог переключения с вдоха на выдох «по потоку» выше нуля для того, чтобы не допустить несоразмерного удлинения времени вдоха. Это позволяет избежать десинхронизации. На некоторых моделях аппаратов ИВЛ предусмотрена возможность коррекции порогового значения потока. Дополнительные параметры переключения на выдох –  это время и давление. Это сделано для безопасности пациента. В большинстве случаев эти параметры прописаны в программном обеспечении аппарата ИВЛ и при настройке режима устанавливаются автоматически. При «PSV» максимальное возможное время вдоха обычно не превышает 3 секунды. Это позволяет аппарату ИВЛ переключаться на выдох если критерий переключения по потку не работает. При значительных утечках (масочная ИВЛ или трубки без герметизирующих манжеток) порог переключения по потоку может быть доведен до 5 L/min и труднодостижим. Переключение по давлению происходит, если давление в дыхательном контуре превысит установленный уровень поддержки на 1,5 мбар

  4. Выдох: Параметры выдоха определяются уровнем РЕЕР.

Условные переменные: Условными переменными являются дополнительные параметры переключения на выдох

Принцип управления - setpoint

Другие имена режима

«Inspiratory assist» («IA»).

«Inspiratory pressure support» («IPS»).

«Spontaneous pressure support» («SPS»).

«Inspiratory flow assist» («IFA»).

«Assisted spontaneous breathing» («ASB»)

Необходимая ремарка: На некоторых аппаратах ИВЛ (например «PB7200») режим «PSV» устанавливается после включения «CPAP». На панели управления аппарата горит светодиод, показывающий, что активизирован «CPAP». Если не заметить сигнал светодиода «Pressure support on», можно подумать, что пациент уже переведен на спонтанное дыхание.

Резюме:

Таким образом, в режиме «PSV» частота дыханий, длительность вдоха и дыхательный объём определяются дыхательной активностью пациента. По определению все вдохи в режиме «PSV» самостоятельные (spontaneous), однако, поскольку инспираторное давление выше уровня baseline pressure, все вдохи выполняются с поддержкой давлением (pressure supported).

Отличие от режима «CPAP»: В «CPAP» во время вдоха давление в дыхательных путях остается на уровне baseline pressure. При «PSV» во время вдоха аппарат ИВЛ поднимает давление в дыхательных путях до предписанного уровня и поддерживает до начала выдоха.

Пример № 1 :

«PSV» на аппаратах фирмы Dräger называется «Assisted spontaneous breathing» («ASB»)

  1. Устанавливают уровень «СРАР». Это значит, что если инспираторная попытка пациента слабая и не распознана триггером аппарата ИВЛ, вдох будет происходить как в «СРАР».
  2. Устанавливают уровень давления поддержки вдоха. (PASB) То есть, до какого уровня аппарат ИВЛ поднимет давление в дыхательных путях пациента, когда сработает триггер.
  3. Устанавливают чувствительность Flowtrigger (потокового триггера).
  4. На аппаратах серии EVITA есть дополнительный триггер, срабатывающий по объёму (для взрослых – 25 мл для детей 12мл). Чувствительность этого триггера постоянная, он включен в управляющую программу.
  5. Устанавливают скорость достижения уровня давления поддержки (От 64 миллисекунд до 2 секунд.). По-английски называется Time ramp* или Tramp. Чем выше скорость (меньше время), тем круче график давления. Если установлена высокая скорость подъёма, аппарат ИВЛ начинает поддержку вдоха высоким пиковым потоком. Для того, чтобы скорость подъёма давления была небольшой, а график давления пологим, аппарат ИВЛ для поддержки вдоха использует меньший поток.

Соответственно, чем меньше поток, тем большее усилие прикладывает пациент, чтобы вдохнуть тот же объём. Быстрое достижение предписанного уровня давления поддержки называется fast rise, а медленное – slow rise.

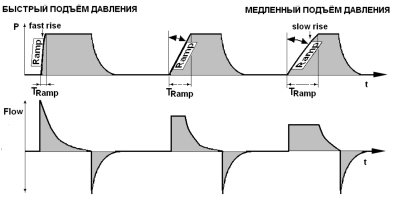

*Перевод английского слова ramp – наклонная плоскость соединяющая две горизонтальные поверхности. При рассмотрении графиков давления этот термин используют для названия наклонного отрезка. На представленном графике давления Ramp  – это отрезок кривой, описывающей изменение давления при переходе с нижнего уровня давления на верхний.

  1. На аппаратах ИВЛ серии EVITA поток задается автоматически в соответствии с установленным временем Tramp и инспираторным усилием пациента.

  2. Для тренировки дыхательной мускулатуры пациента в ходе подготовки к прекращению ИВЛ используют постепенное снижение давления поддержки и увеличение Tramp.

  3. Поддержка вдоха прекращается и начинается выдох:

  • когда поток снижается до 25% от максимального
  • если время вдоха превысит 4сек
  • если пациент сам начнёт выдох

второй и третий способы прекращения вдоха «аварийные», и при их троекратном повторении включается тревога. При правильных настройках режима и хорошей синхронизации переключение на выдох выполняется по потоку.

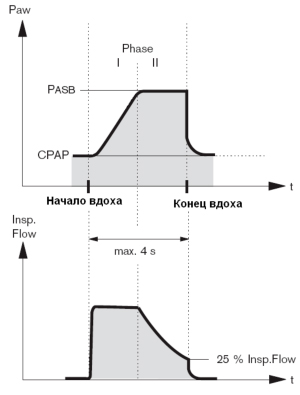

Приводимая ниже схема из инструкции к аппаратам ИВЛ серии EVITA показывает условное деление вдоха на две фазы. В первой фазе достигается давление поддержки, а во второй поддержка длится до снижения потока до 25%. Длительность первой фазы - Tramp

Пример № 2 :

На аппаратах Servo-i и Servo-s фирмы MAQUET этот режим называется «PSV» «Pressure support ventilation», как на большинстве современных аппаратов ИВЛ.

На панели управления аппарата обозначен как «Pressure support/ СРАР»

  1. Устанавливают уровень «PEEP».
  2. Устанавливают уровень давления поддержки вдоха от уровня РЕЕР. (PS above PEEP) То есть, до какого уровня аппарат ИВЛ поднимет давление в дыхательных путях пациента, когда сработает триггер.
  3. Устанавливают чувствительность триггера. Производители аппаратов Servo-i и Servo-s рекомендуют Flowtrigger (потоковый триггер). На этих аппаратах устанавливают чувствительность потокового триггера в процентах от базового потока (flow by). Предусмотрена возможность использования триггера срабатывающего по давлению, чувствительность в см H2O.
  4. Устанавливают скорость достижения уровня давления поддержки. По английски называется Inspiratory rise time. Чем выше скорость (меньше время), тем круче график давления. Если установлена высокая скорость подъёма, аппарат ИВЛ начинает поддержку вдоха высоким пиковым потоком. Для того чтобы скорость подъёма давления была меньше увеличивают Inspiratory rise time (время достижения уровня давления поддержки). Как и в предыдущем примере, врач задает аппарату временной отрезок в секундах*, а аппарат сам устанавливает величину потока для выполнения поставленной задачи.
  5. Поддержка вдоха прекращается и начинается выдох:
  • когда поток снижается до заданного уровня в процентах от максимального
  • если время вдоха превысит 2,5 сек для взрослых и 1,5 сек для детей
  • если давление на вдохе превысит границу alarm (тревога)
  • если давление на вдохе превысит заданное давление поддержки на 3 см H2O или 10% от максимальной величины потока
  • если пациент сам начнёт выдох

Все способы прекращения вдоха,    кроме первого «аварийные». При правильных настройках режима и хорошей синхронизации переключение на выдох выполняется по потоку. На этих аппаратах ИВЛ величина потока для переключения на выдох в процентах от максимального может быть установлена от 70% до 10%. При настройке «по умолчанию» аппарат задаёт 30%.

  • Inspiratory rise time задаётся в сек в режимах «Pressure support/ СРАР», «Volume support» и «Bi-vent», а в «PCV» как % от длительности дыхательного цикла.

Пример № 3 :

Аппарат ИВЛ «Puritan Bennet 7200» - ветеран, работающий во многих клиниках, хотя уже снят с производства. Режим «Pressure support ventilation» можно активировать как дополнительную опцию при включённом режиме «СРАР». Давление поддержки включается через pressure trigger или flow trigger. Переключение на выдох происходит при снижении потока до 5 л/мин. Врач может настраивать только чувствительность триггера, величину давления поддержки и РЕЕР.

На аппаратах ИВЛ «Puritan Bennet» 740, 760 и 840 «Pressure support ventilation» представлен на панели управления как отдельный режим. Триггеры - pressure и flow. Скорость перехода с уровня РЕЕР на уровень давления поддержки задаётся с помощью коэффициента или множителя (factor), выраженного в процентах. По-английски называется PS Rise Time Factor или Flow acceleration factor (ускорение потока). Главное запомнить, чем больше этот коэффициент, тем круче подъём кривой давления. Выбор от 1% до 100%. При настройке режима аппарат предлагает выбрать 50%. В инструкции к «РВ-840» на русском языке этот коэффициент назван так: «процент времени роста». Тоже красиво. Переключение на выдох можно задать при снижении потока от 1% до 80% от максимального. Аппарат предлагает выбрать 25%.

Резюме:

Режим ИВЛ «PSV» хорошо переносится пациентами. Широко используется в ходе прекращения респираторной поддержки (weaning). Важно помнить, что если режим настроен хорошо, пациент получает целевой дыхательный объём.

Если не изменить настройки режима, когда активность пациента растет и инспираторное усилие увеличивается, аппарат будет оказывать избыточную поддержку, что может приводить к неоправданному увеличению дыхательного объёма. Следствием будет гипервентиляция и угнетение дыхательного центра.

Уровень поддержки должен быть увеличен, когда пациент утомляется и инспираторное усилие снижается, и если растет сопротивление дыхательных путей или снижается комплайнс.

Правильная установка уровня тревог по дыхательному и минутному объёмам позволит вовремя выполнить коррекцию настроек режима.

Важно! Для безопасной ИВЛ в режиме «PS» у пациента должна быть сохранной функция дыхательного центра! Поскольку мы должны быть готовы к ухудшению состояния, не пренебрегайте опцией «apnoe ventilation»!
