2.7 PEEP, CPAP и Baseline

Что такое PEEP (positive end expiratory pressure), и для чего оно нужно?



PEEP (ПДКВ - положительное давление конца выдоха) было придумано для борьбы с ЭЗДП (экспираторное закрытие дыхательных путей) по-английски Air trapping (дословно – воздушная ловушка).

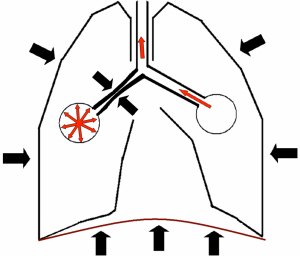

У пациентов с ХОБЛ (хроническая обструктивная болезнь легких, или COPD – chronic obstructive pulmonary disease, просвет бронхов уменьшается за счет отека слизистой оболочки. При выдохе мышечное усилие дыхательной мускулатуры через ткань легких передается на внешнюю стенку бронха, ещё больше уменьшая его просвет. Часть бронхиол, не имеющих каркаса из хрящевых полуколец, пережимается полностью. Воздух не выдыхается, а запирается в легких, как ловушке (происходит Air trapping). Последствия – нарушения газообмена и перерастяжение (hyperinflation) альвеол.

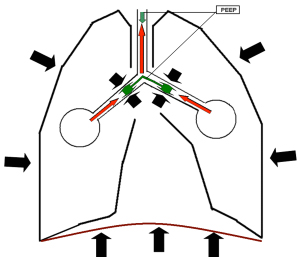

Было замечено, что индийские йоги и другие специалисты по дыхательной гимнастике при лечении пациентов с бронхиальной астмой широко практикуют медленный выдох с сопротивлением (например с вокализацией, когда на выдохе пациент поёт «и-и-и-и» или «у-у-у-у», или выдыхает через трубку, опущенную в воду). Таким образом, внутри бронхиол создается давление, поддерживающее их проходимость. В современных аппаратах ИВЛ PEEP создается с помощью регулируемого или даже управляемого клапана выдоха.

В дальнейшем выяснилось, что у PEEP может быть ещё одно применение:

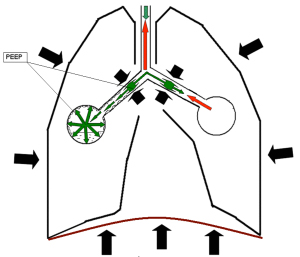

Recruitment (мобилизация спавшихся альвеол).

При ОРДС (острый респираторный дистресc-синдром, ARDS – acute respiratory distress syndrome) часть альвеол находится в «слипшемся» состоянии и не участвует в газообмене. Это слипание происходит из-за нарушения свойств легочного сурфактанта и патологической экссудации в просвет альвеол. Recruitment – это такой маневр управления аппаратом ИВЛ, при котором за счет правильного подбора давления на вдохе, длительности вдоха и повышения PEEP добиваются расправления слипшихся альвеол. После завершения Recruitment manever (маневр мобилизации альвеол) для поддержания альвеол в расправленном состоянии, ИВЛ продолжается с использованием PEEP.

АутоПДКВ (AutoPEEP Intrinsic PEEP) возникает, когда настройки аппарата ИВЛ (частота дыханий, объём и длительность вдоха) не соответствуют возможностям пациента. В этом случае пациент до начала нового вдоха не успевает выдохнуть весь воздух предыдущего вдоха. Соответственно давление в конце выдоха (end expiratory pressure) оказывается значительно более positive, чем хотелось бы. Когда сформировалось преставление об АутоПДКВ (Auto PEEP, Intrinsic PEEP или iPEEP), договорились под понятием PEEP понимать то давление, которое создает в конце выдоха аппарат ИВЛ, а для обозначения суммарного ПДКВ введен термин Total PEEP.

Total PEEP=AutoPEEP+PEEP АутоПДКВ в англоязычной литературе может быть названо:

  • Inadvertent PEEP – непреднамеренное ПДКВ,
  • Intrinsic PEEP – внутреннее ПДКВ,
  • Inherent PEEP – естественное ПДКВ,
  • Endogenous PEEP – эндогенное ПДКВ,
  • Occult PEEP – скрытое ПДКВ,
  • Dynamic PEEP – динамическое ПДКВ.

На современных аппаратах ИВЛ существует специальный тест или программа для определения величины AutoPEEP.

ПДКВ (PEEP) измеряют в сантиметрах водного столба (см H2O) и в миллибарах (mbar или мбар). 1 миллибар = 0,9806379 см водного столба.

В настоящее время существует большое количество приспособлений для респираторной терапии и создания PEEP, не являющихся аппаратами ИВЛ (например: дыхательная маска с пружинным клапаном).

PEEP – это опция, которая встраивается в различные режимы ИВЛ.

CPAP constant positive airway pressure (постоянное положительное давление в дыхательных путях). В данной опции constant следует понимать как физический или математический термин: «всегда одинаковый». Умный аппарат ИВЛ PPV при включении этой опции, виртуозно «играя» клапанами вдоха и выдоха, будет поддерживать в дыхательном контуре постоянное одинаковое давление. Логика управления опцией CPAP работает в соответствии с сигналами с датчика давления. Если пациент вдыхает, клапан вдоха приоткрывается насколько необходимо, чтобы поддержать давление на заданном уровне. При выдохе, в соответствии с управляющей командой, приоткрывается клапан выдоха, чтобы выпустить из дыхательного контура избыточный воздух.


На рисунке А представлен идеальный график давления при CPAP.

В реальной клинической ситуации аппарат ИВЛ не успевает мгновенно среагировать на вдох и выдох пациента – рисунок Б.

Обратите внимание на то, что во время вдоха отмечается небольшое снижение давления, а во время выдоха – повышение.

В том случае, если опцией CPAP дополнен какой-либо режим ИВЛ, более правильно называть её Baseline pressure, поскольку во время аппаратного вдоха pressure (давление) уже не constant.
Baseline pressure или просто Baseline на панели управления аппарата ИВЛ обычно, по традиции, обозначается как PEEP/CPAP и является тем заданным уровнем давления в дыхательном контуре, которое аппарат будет поддерживать в интервалах между дыхательными циклами. Понятие Baseline pressure, по современным представлениям, наиболее адекватно определяет данную опцию аппарата ИВЛ, но важно знать, что принцип управления для PEEP, CPAP и Baseline одинаков. На графике давления – это один и тот же сегмент на оси «Y», и, по сути дела, мы можем рассматривать PEEP, CPAP и Baseline как синонимы. В том случае, если PEEP=0, это ZEEP (zero end expiratory pressure), и Baseline соответствует атмосферному давлению.
