3.11 BiLevel



Этот режим очень похож на «BIPAP» от фирмы Dräger. Главное отличие в том, что в режиме «BIPAP» опция «PSV» работает только с уровня PEEP low , а в «BiLevel» поддержка спонтанного дыхания возможна с двух уровней (PEEP low и PEEP high).
Тайна имени:
ИВЛ с использованием двух уровней давления в дыхательных путях. Точно также, как и в «BIPAP», происходит чередование фазы высокого давления в дыхательных путях с фазой низкого давления.
Определение понятия:
Два определения почти дословно совпадают с определениями для режима «BIPAP» от фирмы Dräger.
1. «BiLevel» – это режим спонтанной вентиляции на двух уровнях PEEP с переключением с одного уровня давления на другой через заданные временные интервалы.
2. «BiLevel» – это «Pressure control ventilation» с возможностью спонтанного дыхания в течение всего дыхательного цикла. Иными словами, спонтанное дыхание, совмещенное со стандартным режимом «PCV». При этом на каждом уровне давления спонтанные вдохи могут быть поддержаны давлением («BiLevel»+ «PSV»).
В режиме «BiLevel» заданы два уровня (level) постоянного давления: верхний уровень (PEEP high) и нижний (PEEP low), и два временных интервала – фазы (time high и time low).
Аппарат позволяет устанавливать длительность фазы time high и частоту переходов между PEEP high и PEEP low. Возможно соотношение inverse ratio, в этом случае режим «BiLevel» соответствует «APRV».
Скорость перехода с уровня PEEP low на уровень давления PEEP high задаётся с помощью коэффициента или множителя (factor), выраженного в процентах. По-английски называется PS Rise Time Factor или Flow acceleration factor (ускорение потока). Главное запомнить, чем больше этот коэффициент, тем круче подъём кривой давления. Выбор от 1% до 100%. При настройке режима аппарат предлагает выбрать 50%. В инструкции к «РВ-840» на русском языке этот коэффициент назван так: «процент времени роста». Точно также, как в режимах «Pressure support ventilation» и «Pressure control ventilation».

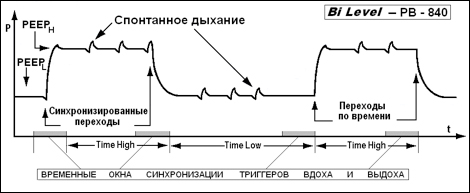

Для того, чтобы предотвратить конфликт пациента с аппаратом ИВЛ, режим «BiLevel», как и «BIPAP», был дополнен возможностью синхронизации переключения между уровнями давления с дыхательной активностью пациента. Режим «BiLevel», как и «BIPAP» имеет два триггера. Один триггер синхронизирует переключение с нижнего уровня на верхний, а второй - с верхнего на нижний. Для работы каждого триггера выделено своё временное окно.
Первый конфликт пациента с аппаратом ИВЛ может возникнуть при переходе с нижнего уровня PEEP/СРАР на верхний, если пациент в этот момент делает выдох. Представьте себе, пациент выдыхает, а аппарат ИВЛ в этот момент повышает давление в дыхательных путях. У пациента, из-за невозможности выдохнуть, может возникнуть паника. Триггер вдоха обеспечивает переход с нижнего уровня на верхний синхронно с вдохом пациента.
Второй конфликт может возникнуть при переходе с верхнего уровня на нижний, если снижение давления в дыхательных путях произойдёт в момент вдоха пациента. Этот вариант десинхронизации переносится тяжелее, чем первый и субъективно воспринимается, как удушье. Триггер выдоха обеспечивает переход с верхнего уровня на нижний синхронно с выдохом пациента.

Отличие режима «BiLevel» от «BIPAP» в том, что в «BIPAP» частота переключений между уровнями постоянна, а в «BiLevel» может увеличиваться при высокой дыхательной активности пациента.

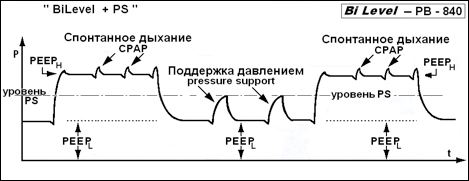

Уровень поддержки спонтанного дыхания задаётся от нижнего уровня РЕЕР. Если уровень поддержки спонтанного дыхания не превышает PEEP high, «PSV» включается только с нижнего уровня.

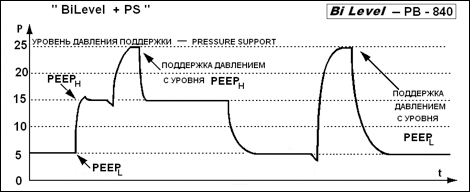

Если уровень поддержки спонтанного дыхания выше PEEP high, «PSV» включается с двух уровней. Уровень давления поддержки устанавливается от PEEP low и одинаков независимо от того, с какого уровня инициирован спонтанный вдох.


Режим «Duo-PAP/APRV» на аппарате «Hamilton Galileo» очень похож на «BiLevel» на аппарате Puritan Bennet 840
Режим «SPAP» «Spontaneous Positive Airway Pressure» на аппаратах ИВЛ «Ispiration» фирмы e-Vent отличается от «BiLevel» на аппарате Puritan Bennet 840 тем, что уровень поддержки давлением устанавливается раздельно для P-high и P-low, как в режиме «Bi-Vent» на аппарате Servo-I фирмы MAQUET.
