3.12 Bivent

«Bi-Vent» на аппарате Servo-I фирмы MAQUET

Этот режим очень похож на «BIPAP» от фирмы Dräger. Главное отличие в том, что в режиме «BIPAP» опция «PSV» работает только с уровня PEEP low , а в «Bi-Vent» поддержка спонтанного дыхания возможна с двух уровней (PEEP и P high).

Тайна имени: ИВЛ с использованием двух уровней давления в дыхательных путях. Точно так же, как и в «BIPAP» происходит чередование фазы высокого давления в дыхательных путях с фазой низкого давления.

Определение понятия: Определение почти дословно совпадают с определением для режима «BIPAP» от фирмы Dräger.

«Bi-Vent» - это «Pressure control ventilation» с возможностью спонтанного дыхания в течение всего дыхательного цикла. Иными словами, спонтанное дыхание, совмещенное со стандартным режимом «PCV». При этом на каждом уровне давления спонтанные вдохи могут быть поддержаны давлением («Bi-Vent»+ «PSV»).

В режиме «Bi-Vent» заданы два уровня (level) постоянного давления: верхний уровень (P high) и нижний (PEEP), и два временных интервала – фазы (time high и time PEEP).

Аппарат позволяет устанавливать длительность фазы time high (T high) и длительность фазы time PEEP (T PEEP). Частоту переходов между PEEP и P high не задают. Частота переключений получается как частное от деления минуты на длительность дыхательного цикла. f = 1min/(Thigh +TPEEP). Возможно соотношение inverse ratio. В этом случае режим «Bi-Vent» соответствует «APRV».

Устанавливают скорость достижения уровня давления P high . По английски называется Inspiratory rise time. Чем выше скорость (меньше время), тем круче график давления. Если установлена высокая скорость подъёма, аппарат ИВЛ выполняет переход на уровень давления P high высоким пиковым потоком. Для того, чтобы скорость подъёма давления была меньше увеличивают Inspiratory rise time (время достижения уровня давления P high). Как и в режиме «BIPAP» (Dräger), врач задает аппарату временной отрезок в секундах, а аппарат сам устанавливает величину потока для выполнения поставленной задачи.

Для того, чтобы предотвратить конфликт пациента с аппаратом ИВЛ, режим «Bi-Vent», как и «BIPAP», был дополнен возможностью синхронизации переключения между уровнями давления с дыхательной активностью пациента.

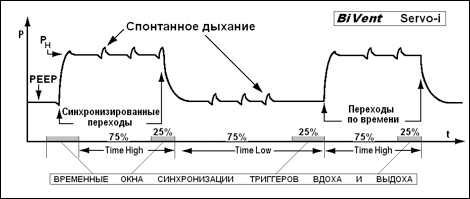

Режим «Bi-Vent» как и «BIPAP» имеет два триггера. Один триггер синхронизирует переключение с нижнего уровня (PEEP) на верхний (P high), а второй - с верхнего (P high) на нижний (PEEP). Для работы каждого триггера выделено своё временное окно. Оба временных окна составляют по 25% от длительности интервалов T PEEP и T high. Окно триггера переключающего на верхний уровень давления распложено в конце отрезка T PEEP, а окно триггера переключающего на нижний уровень давления распложено в конце интервала T high

Первый конфликт пациента с аппаратом ИВЛ может возникнуть при переходе с нижнего уровня на верхний, если пациент в этот момент делает выдох. Представьте себе, пациент выдыхает, а аппарат ИВЛ в этот момент повышает давление в дыхательных путях. У пациента, из-за невозможности выдохнуть, может возникнуть паника. Триггер вдоха обеспечивает переход с нижнего уровня на верхний синхронно с повышением давления в дыхательных путях пациента.

Второй конфликт может возникнуть при переходе с верхнего уровня на нижний, если снижение давления в дыхательных путях произойдёт в момент вдоха пациента. Этот вариант десинхронизации переносится тяжелее, чем первый и субъективно воспринимается, как удушье. Триггер выдоха обеспечивает переход с верхнего уровня на нижний синхронно с выдохом пациента.

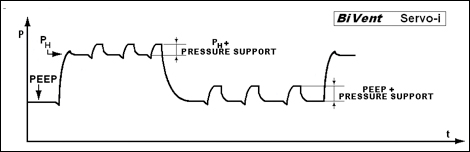

На каждом уровне давления возможна поддержка дыхательной активности пациента по типу «PSV». Величина поддержки давлением для уровней P high и PEEP задаётся независимо.
