3.8 Intermittent Mandatory Ventilation + SIMV

«Intermittent Mandatory Ventilation» («IMV») Тайна имени:

«перемежающаяся принудительная вентиляция» – это вариант согласования вдохов, при котором принудительные вдохи чередуются с самостоятельными. В данном случае фирмы-производители в качестве имени режима ИВЛ использовали название способа согласования вдохов.
Определение понятия:
«Intermittent mandatory ventilation» («IMV») – это режим ИВЛ, при котором аппарат выполняет принудительные (mandatory) вдохи с предписанной частотой, как при «CMV», а в интервалах между принудительными вдохами пациент может дышать самостоятельно. Режим «IMV» позволяет вписать спонтанное дыхание в «CMV» . Это потребовало первое слово названия «CMV» «continuous» (постоянный) заменить на «intermittent» (перемежающийся).
Описание режимов.
1. Паттерны ИВЛ: для того, чтобы описание режима «IMV» было полным, указывают паттерны принудительных и спонтанных вдохов, в результате четыре варианта:
     VC-IMV + CPAP
     VC-IMV + PC-CSV
     PC-IMV + CPAP
     PC-IMV + PC-CSV
2. Управляемые параметры Способ управления для принудительных вдохов – по объёму (volume controlled) или по давлению (pressure controlled).
Способ управления для спонтанных вдохов – по давлению (pressure controlled), как при «Pressure support ventilation» или как при «СРАР», когда аппарат ИВЛ не повышает давление в дыхательных путях при вдохе, а поддерживает на постоянном уровне, соответствующем РЕЕР (Baseline pressure) .
3. Фазовые переменные
3.1. Триггер
     Для принудительных (mandatory) вдохов в режиме «IMV» используется time-trigger – аппарат ИВЛ делает вдохи по расписанию. В том случае, если для принудительных (mandatory) вдохов есть дополнительный patient trigger, и пациент может сам инициировать вдох, перед аббревиатурой IMV стоит буква «S» (synchronized),- получается «SIMV». Об этом режиме ниже.
     Для спонтанных вдохов всегда используется толькоpatient trigger, то есть пациент сам начинает вдох.
3.2. Предельные параметры вдоха (Limit variable)
     Для принудительных вдохов:
При управлении вдохом по давлению аппарат ИВЛ строго выдерживает предписанное давление в дыхательных путях, т.е. предел давления уже задан по факту применения данного способа управления вдохом. Другие пределы не устанавливаются.
При управлении вдохом по объёму, установив объём вдоха, мы установили Volume limit (предельный объём вдоха). Аппарат ИВЛ, управляющий вдохом «по объёму» не может дать больше, чем приказано. Современные аппараты ИВЛ при управлении вдохом по объёму, позволяют установить предельное значение давления (Pressure limit или Pmax).
     При спонтанных вдохах управление выполняется только по давлению и аппарат ИВЛ строго выдерживает предписанное давление в дыхательных путях, таким образом предел давления уже задан по факту применения данного способа управления вдохом. Другие пределы для спонтанных вдохов не устанавливаются.

3.3. Переключение с вдоха на выдох (CycleVariables)
     Для принудительных вдохов:
При управлении вдохом по давлению переключение выполняется по времени (Time Cycling).
При управлении вдохом по объёму переключение выполняется по времени (Time Cycling) или по объёму (Volume Cycling).
     Для спонтанных вдохов переключение с вдоха на выдох выполняется по потоку (flow cycling) или по давлению (pressure cycling).
3.4.Выдох
Параметры выдоха определяются уровнем РЕЕР.
4. Условные переменные и логика управления.
Условной переменной является время, определяющее переключение между спонтанными (patient-triggered) и принудительными (machine-triggered) вдохами.

5. Принцип управления – setpoint.

Другие имена режима
«Intermittent demand ventilation» («IDV»)
Резюме: В результатеиспользования спонтанных и принудительных вдохов в одном режиме вентиляции появилась возможность плавно переходить из «CMV» в «Pressure support ventilation» и в «СРАР».
«IMV» - это универсальный режим вентиляции, способный трансформироваться в «CMV», в «Pressure support ventilation» и в «СРАР».
Если у пациента нет спонтанной дыхательной активности, «IMV» превращается в «CMV». То же самое происходит, если триггер аппарата ИВЛ не распознаёт дыхательные попытки пациента.
Если установить частоту принудительных вдохов = 0, «IMV» превращается в «Pressure support ventilation», если отменить поддержку вдохов («pressure support off»), то в «СРАР».

«Synchronized Intermittent Mandatory Ventilation» («SIMV»)
Тайна имени: «Синхронизированная перемежающаяся принудительная вентиляция» – это вариант согласования вдохов, при котором принудительные вдохи чередуются с самостоятельными. «Синхронизированная» – значит, что принудительные вдохи включаются в ответ на дыхательную попытку пациента.
Определение понятия: «Synchronized Intermittent mandatory ventilation» («SIMV») – это режим ИВЛ при котором аппарат выполняет принудительные (mandatory) вдохи с предписанной частотой, как при «CMV», а в интервалах между принудительными вдохами пациент может дышать самостоятельно. Режим «SIMV» позволяет вписать спонтанное дыхание в«CMV» . Это потребовало заменить слово «continuous» (постоянный) на «intermittent» (перемежающийся). «SIMV» отличается от «IMV» тем, что для принудительных вдохов есть дополнительный patient trigger, то есть пациент может сам инициировать принудительный (mandatory) вдох. Для включения принудительного вдоха с помощью patient trigger выделяется временное окно перед включением вдоха по расписанию. В режиме «SIMV» в том случае, если инспираторное усилие пациента «попадает в окно», аппарат ИВЛ делает принудительный вдох в ответ на дыхательную попытку пациента. Если «в окно ничего не попадает», аппарат ИВЛ делает принудительный вдох по расписанию. Если инспираторное усилие пациента «не попадает в окно», аппарат ИВЛ даёт пациенту возможность сделать спонтанный вдох. В настоящее время все современные аппараты ИВЛ имеют режим «SIMV», классический «IMV» можно встретить только на неонатальных аппаратах ИВЛ.
Описание режимов.
1. Паттерны ИВЛ: в «SIMV» те же, что и в «IMV». Для того, чтобы описание режима было полным, для «SIMV» указывают паттерны принудительных и спонтанных вдохов, в результате четыре варианта.
· VC-IMV + CPAP
· VC-IMV + PC-CSV
· PC-IMV + CPAP
· PC-IMV + PC-CSV
2. Управляемые параметры в «SIMV» те же, что и в «IMV».
Способ управления для принудительных вдохов – по объёму (volume controlled) или по давлению (pressure controlled).
     Способ управления для спонтанных вдохов, – по давлению (pressure controlled), как при «Pressure support ventilation» или как при «СРАР», когда аппарат ИВЛ не повышает давление в дыхательных путях при вдохе, а поддерживает на постоянном уровне, соответствующем РЕЕР (Baseline pressure) .
3. Фазовые переменные
3.1. Триггер:
     Для принудительных (mandatory) вдохов в режиме «SIMV» используется time-trigger – аппарат ИВЛ делает вдохи по расписанию. Кроме того,  для принудительных (mandatory) вдохов есть дополнительный patient trigger, и пациент может сам инициировать вдох. Patient trigger для принудительных вдохов активен только в короткий временной интервал («временное окно»), перед включением вдоха по расписанию.
      Для спонтанных вдохов всегда используется толькоpatient trigger, то есть пациент сам начинает вдох.
3.2. Предельные параметры вдоха (Limit variable) в «SIMV» те же, что и в «IMV»
     Для принудительных вдохов: При управлении вдохом по давлению аппарат ИВЛ строго выдерживает предписанное давление в дыхательных путях, т.е. предел давления уже задан по факту применения данного способа управления вдохом. Другие пределы не устанавливаются.
При управлении вдохом по объёму, установив объём вдоха, мы установили Volume limit (предельный объём вдоха). Аппарат ИВЛ, управляющий вдохом «по объёму», не может дать больше, чем приказано. Современные аппараты ИВЛ при управлении вдохом по объёму, позволяют установить предельное значение давления (Pressure limit или Pmax)
     При спонтанных вдохах управление выполняется только по давлению, и аппарат ИВЛ строго выдерживает предписанное давление в дыхательных путях. Таким образом предел давления уже задан по факту применения данного способа управления вдохом. Другие пределы для спонтанных вдохов не устанавливаются.
3.3. Переключение с вдоха на выдох (Cycle Variables) в «SIMV» такое же, как и в «IMV»
     Для принудительных вдохов:
При управлении вдохом по давлению переключение выполняется по времени (Time Cycling).
При управлении вдохом по объёму переключение выполняется по времени (Time Cycling) или по объёму (Volume Cycling).
     Для спонтанных вдохов переключение с вдоха на выдох выполняется по потоку (flow cycling) или по давлению(pressure cycling).
3.4.Выдох
Параметры выдоха определяются уровнем РЕЕР.
4. Условные переменные и логика управления.Условной переменной является время определяющее: 1) какой вдох последует за инспираторной попыткой пациента спонтанный или принудительный, 2) переключение между спонтанными (patient-triggered ) и принудительными (machine-triggered) вдохами.
5. Принцип управления - setpoint
Другиеименарежима
«Intermittent demand ventilation» («IDV»)
«Intermittent mandatory ventilation» («IMV»), иногда фирмы-производители не пишут букву «S»
Резюме: По нашему мнению, режим «SIMV» - настоящий шедевр в искусстве вентиляции легких. Если бы нам (авторам пособия) сказали: «В вашем отделении реанимации теперь будут аппараты ИВЛ с единственным режимом вентиляции». Мы бы ответили: «Если это «SIMV» – мы согласны!». Действительно универсальность этого режима, включающего в себя «CMV» «PSV» и «СРАР», позволяет осуществлять любой уровень респираторной поддержки и синхронизировать работу аппарата ИВЛ с дыхательной активностью пациента.

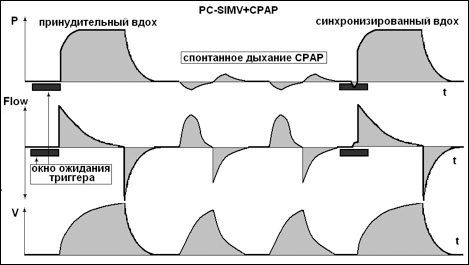

Пример№1:
Принудительные (mandatory) вдохи выполняются с заданной частотой (по расписанию). Способ управления вдохом – по давлению (pressure control). Переключение на выдох по времени (time cycling). Если дыхательная попытка пациента совпадает со временем принудительного вдоха, этот вдох называют синхронизированный или вспомогательный (assisted). Вдохи mandatory и assisted (synchronized) отличаются только триггером. Необходимо понимать, что вспомогательный (assisted или synchronized) вдох, по времени, форме кривых и способу переключения на выдох является принудительным (mandatory). В данном примере между принудительными вдохами пациент дышит в СРАР.

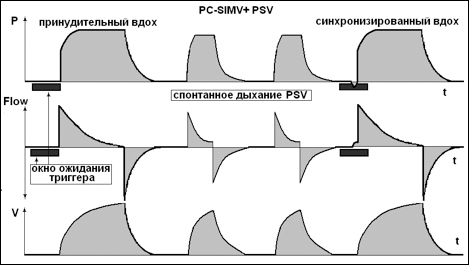

Пример №2 :
Принудительные (mandatory) вдохи выполняются с заданной частотой (по расписанию). Способ управления вдохом – по давлению (pressure control). Переключение на выдох – по времени (time cycling). Если дыхательная попытка пациента совпадает со временем принудительного вдоха этот вдох называют синхронизированный или вспомогательный (assisted). Вдохи mandatory и assisted отличаются только триггером. Необходимо понимать, что вспомогательный (assisted или synchronized) вдох, по времени, форме кривых и способу переключения на выдох является принудительным (mandatory). В данном примере между принудительными вдохами пациент дышит в «PSV». Принудительные (mandatory) вдохи отличаются от вдохов «PSV» давлением, потоком, объёмом и способом переключения на выдох. В «PSV» переключение на выдох по потоку. При рассмотрении этого режима SIMV главное не путать support и assist.

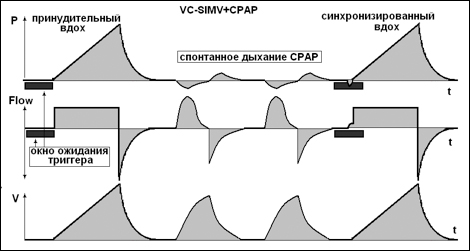

Пример №3:
Принудительные (mandatory) вдохи выполняются с заданной частотой (по расписанию). Способ управления вдохом – по объёму (volume control). Переключение на выдох – по объёму (volume cycling). Если дыхательная попытка пациента совпадает со временем принудительного вдоха, этот вдох называют синхронизированный или вспомогательный (assisted или synchronized). Вдохи mandatory и assisted отличаются только триггером. Необходимо понимать, что вспомогательный (assisted или synchronized) вдох, по времени, форме кривых и способу переключения на выдох является принудительным (mandatory). В данном примере между принудительными вдохами пациент дышит в СРАР.

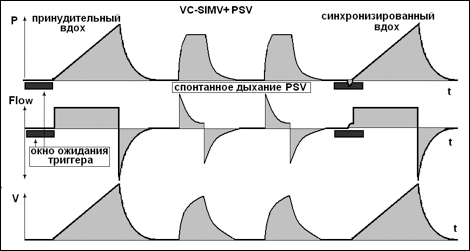

Пример № 4:
Принудительные (mandatory) вдохи выполняются с заданной частотой (по расписанию). Способ управления вдохом – по объёму (volume control). Переключение на выдох – по объёму (volume cycling). Если дыхательная попытка пациента совпадает со временем принудительного вдоха, этот вдох называют синхронизированный или вспомогательный (assisted или synchronized). Вдохи mandatory и assisted отличаются только триггером. Необходимо понимать, что вспомогательный (assisted или synchronized) вдох, по времени, форме кривых и способу переключения на выдох является принудительным (mandatory). В данном примере между принудительными вдохами пациент дышит в «PSV». Принудительные (mandatory) вдохи отличаются от вдохов «PSV» давлением, потоком, объёмом и способом переключения на выдох. В «PSV» переключение на выдох по потоку. Особенностью этого варианта SIMV является то, что принудительные вдохи управляемы по объёму, а вдохи «PSV» – по давлению. При рассмотрении этого режима SIMV главное не путать support и assist.

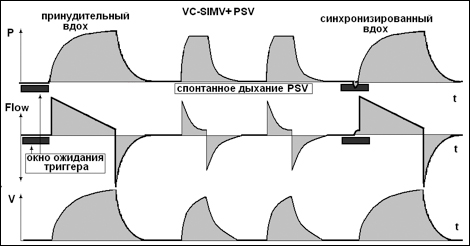

Пример № 5:
Все, как в примере № 4, но изменилась форма кривой потока для принудительных, синхронизированных вдохов (нисходящий тип вместо прямоугольного). В результате, получили вариант VC-SIMV+PSV, по своим параметрам очень похожий на PC-SIMV+PSV (пример № 2).

Пример № 6:

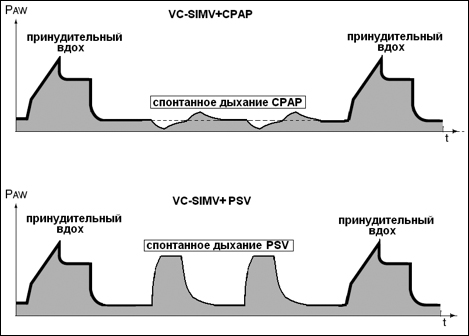

Приводим четыре варианта «SIMV», доступные на аппарате EVITA-4 Dräger.

Принудительные вдохи управляемы по объёму (VC) переключение на выдох по времени (time-cycle). Спонтанные вдохи в первом случае «CPAP» , во втором «PSV».

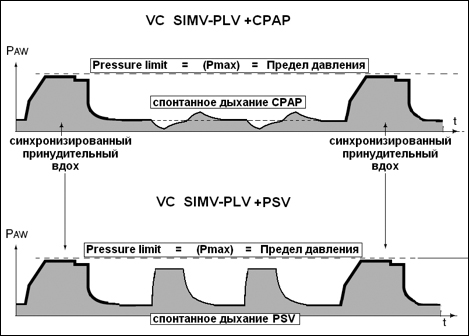

Когда включена опция Pmax или Pressure limited ventilation, возникают еще два варианта «SIMV»:
Включение опции «AutoFlow» добавляет еще два варианта «SIMV». Об «AutoFlow» отдельная глава впереди.
